مكونات جهاز الرنين المغناطيسي

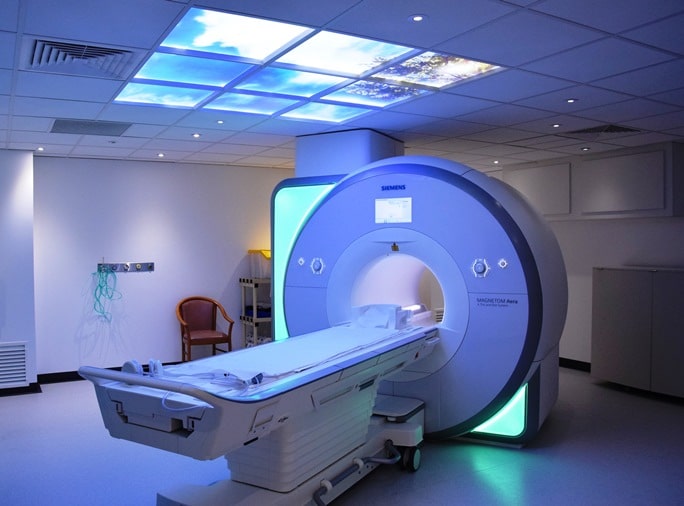

يُعَدّ جهاز الرنين المغناطيسي (MRI) من أكثر الأجهزة الطبية تقدماً وتعقيداً في مجال التصوير الطبي. يتميز هذا الجهاز بقدرته على إنتاج صور عالية الدقة لتشريح الجسم البشري، مما يتيح للأطباء تشخيص العديد من الحالات الطبية بدقة وفعالية. يتكون جهاز الرنين المغناطيسي من عدة مكونات أساسية تعمل بتكامل لتقديم هذه الخدمة الطبية الهامة. سنستعرض فيما يلي هذه المكونات ودورها في عملية التصوير بالرنين المغناطيسي.

1. المغناطيس الرئيسي

نوع المغناطيس

• المغناطيس الدائم: يُستخدم في أجهزة الرنين المغناطيسي منخفضة القوة. يتميز بثباته الدائم وعدم حاجته إلى تيار كهربائي للحفاظ على مجاله المغناطيسي.
• المغناطيس الكهربائي: يتم توليده باستخدام تيارات كهربائية، وهو النوع الأكثر شيوعاً في أجهزة الرنين المغناطيسي ذات القوة العالية.

قوة المجال المغناطيسي

تتراوح قوة المجال المغناطيسي لأجهزة الرنين المغناطيسي بين 0.2 تسلا إلى 7 تسلا، حيث أن الأجهزة المستخدمة في الأبحاث قد تصل إلى 11 تسلا أو أكثر. المجال المغناطيسي القوي يعزز دقة الصور ويقلل من وقت الفحص.

2. ملف التدرج المغناطيسي

مكونات ملف التدرج

• ملفات التدرج: ثلاث ملفات متعامدة تنتج تدرجات في المجال المغناطيسي (X، Y، Z).
• مولد التدرج: جهاز يتحكم في تشغيل ملفات التدرج.

وظيفة ملف التدرج

وظيفة ملفات التدرج هي توليد تغيرات دقيقة في المجال المغناطيسي عبر أبعاد مختلفة من الجسم. هذه التغيرات تسمح بتحديد المواقع الدقيقة للإشارات المنبعثة من أنوية الهيدروجين، مما يمكن من تكوين الصور ثلاثية الأبعاد.

3. ملفات التردد اللاسلكي (RF)

أنواع ملفات التردد اللاسلكي

• ملفات الإرسال: تولد نبضات التردد اللاسلكي اللازمة لتحفيز أنوية الهيدروجين.
• ملفات الاستقبال: تستقبل الإشارات الناتجة عن استرخاء أنوية الهيدروجين بعد انتهاء النبضات.

وظيفة ملفات التردد اللاسلكي

تعمل ملفات التردد اللاسلكي على إرسال نبضات تحفيزية قصيرة تستهدف أنوية الهيدروجين في الجسم. بعد انتهاء هذه النبضات، تعود الأنوية إلى حالتها الطبيعية وتصدر إشارات يتم التقاطها بواسطة ملفات الاستقبال. يتم تحليل هذه الإشارات لتكوين الصور.

4. نظام التبريد

مكونات نظام التبريد

• الهيليوم السائل: يستخدم لتبريد الملفات الفائقة التوصيل إلى درجات حرارة منخفضة جداً (تصل إلى 4.2 كلفن).
• نظام التبريد الثانوي: يتضمن عادة نظام تبريد بالماء للمكونات الإلكترونية الأخرى.

أهمية نظام التبريد

يعد التبريد ضرورياً للحفاظ على الموصلية الفائقة للمغناطيس الرئيسي، مما يضمن استمرارية عمل الجهاز بأقصى كفاءة.

5. نظام التحكم

مكونات نظام التحكم

• وحدة التحكم الرئيسية: تضم معالجاً ومجموعة من البرامج التي تدير عمليات الفحص وتحليل البيانات.
• وحدة واجهة المستخدم: تشمل شاشات العرض ولوحات التحكم التي يستخدمها الفنيون لإعداد وتشغيل الجهاز.

وظائف نظام التحكم

نظام التحكم هو العقل المدبر للجهاز، حيث يدير جميع العمليات بدءاً من ضبط ملفات التدرج والتردد اللاسلكي، مروراً بتلقي الإشارات وتحليلها، وصولاً إلى عرض الصور النهائية للطبيب.

6. طاولة الفحص

تصميم طاولة الفحص

• متينة ومريحة: مصممة لتحمل وزن المريض وضمان راحته أثناء الفحص.
• قابلة للحركة: يمكن تحريكها بدقة داخل المغناطيس الرئيسي لضمان تموضع الجسم بشكل مثالي للفحص.

أهمية طاولة الفحص

طاولة الفحص تساعد في تثبيت المريض وضبط وضعيته لتقديم صور دقيقة وخالية من التشويش، مما يسهم في تحسين جودة التشخيص.

7. نظام معالجة الصور

مكونات نظام معالجة الصور

• محطات العمل: تحتوي على معالجات عالية الأداء وبرامج مخصصة لمعالجة الصور.
• برمجيات تحليل الصور: تتيح تحليل الصور واستخراج المعلومات الهامة للتشخيص الطبي.

وظائف نظام معالجة الصور

يعمل هذا النظام على تحليل البيانات الناتجة عن الفحص بالرنين المغناطيسي وتحويلها إلى صور ثنائية وثلاثية الأبعاد ذات دقة عالية، مما يساعد الأطباء في تشخيص الحالات المرضية بدقة.

8. دروع الحماية المغناطيسية

أنواع دروع الحماية

• الدروع الداخلية: تحيط بالمغناطيس وتساعد في توجيه المجال المغناطيسي.
• الدروع الخارجية: تحمي المنطقة المحيطة بالجهاز من التسربات المغناطيسية.

أهمية دروع الحماية

تساهم دروع الحماية المغناطيسية في ضمان سلامة البيئة المحيطة بالجهاز، وحماية الأجهزة الإلكترونية الأخرى من التداخلات المغناطيسية.

9. النظام الصوتي

مكونات النظام الصوتي

• سماعات الأذن: تستخدم لحماية أذني المريض من الضوضاء العالية الناتجة عن تشغيل ملفات التدرج.
• ميكروفونات: تتيح التواصل بين المريض والفني أثناء الفحص.

أهمية النظام الصوتي

يوفر النظام الصوتي راحة إضافية للمريض ويضمن إمكانية التواصل الفعّال بين المريض والفريق الطبي، مما يسهم في تقليل التوتر وضمان سير الفحص بسلاسة.

جهاز الرنين المغناطيسي (MRI) يتكون من عدة مكونات أساسية:

1. المغناطيس القوي: يُستخدم لتوليد حقل مغناطيسي قوي يتفاعل مع الذرات في الجسم.
2. راديو الويفات الراديوية: تُستخدم لتوليد إشارات راديوية وإرسالها إلى الجسم.
3. ملفات استقبال: تستقبل الإشارات التي تم إرسالها من الجسم وتحولها إلى إشارات يمكن تحليلها.
4. جهاز الكمبيوتر: يقوم بمعالجة البيانات الواردة من ملفات الاستقبال وتحويلها إلى صور ثلاثية الأبعاد.
5. شاشة العرض: تقوم بعرض الصور التي تم الحصول عليها من فحص MRI.
6. وحدة التحكم: تستخدم لتحديد إعدادات الفحص مثل مدة الفحص ودقة التصوير.
7. منصة الفحص: المكان الذي يتم فيه وضع المريض خلال الفحص.

بالإضافة إلى ذلك، هناك بعض المعلومات الإضافية حول جهاز الرنين المغناطيسي:

• يستخدم جهاز الرنين المغناطيسي مجالات مغناطيسية قوية لإنتاج صور داخلية عالية الجودة لأنسجة الجسم، ويعتمد على تفاعل ذرات الهيدروجين في الجسم مع هذه المجالات.
• لا يستخدم الرنين المغناطيسي أشعة X، مما يجعله آمناً للاستخدام دون التعرض للإشعاع.
• يُستخدم الرنين المغناطيسي في تشخيص العديد من الحالات الصحية بما في ذلك الأورام، الإصابات، الأمراض العصبية، والمشاكل العضلية والمفصلية.
• من المهم أن يتم إزالة الأشياء المعدنية (مثل الساعات، والمفاتيح، والمجوهرات) قبل إجراء فحص الرنين المغناطيسي لتجنب أي تداخل ممكن مع المغناطيس.

إليك المزيد من المعلومات حول جهاز الرنين المغناطيسي:

• يعتمد جهاز الرنين المغناطيسي على مبدأ الرنين النووي المغناطيسي، حيث يتفاعل البروتونات في ذرات الهيدروجين في الجسم مع المجال المغناطيسي لتوليد إشارات يمكن قياسها.
• يتيح جهاز الرنين المغناطيسي الحصول على صور داخلية ثلاثية الأبعاد بدقة عالية للأنسجة والأعضاء في الجسم.
• يمكن استخدام وسائط مساعدة (مثل المواد المحسنة للتباين) في بعض الحالات لتحسين جودة الصور وتمييز التفاصيل بشكل أفضل.
• يتم إجراء الفحص في غرفة خاصة مغلقة ومعزولة لتقليل التداخل مع المجالات المغناطيسية الأخرى.
• قد يكون هناك بعض الأمور التي تمنع بعض الأشخاص من إجراء فحص الرنين المغناطيسي، مثل وجود جسم غريب معدني في الجسم أو وجود مشاكل صحية تستوجب توخي الحذر.
• يستغرق الفحص عادة من 30 دقيقة إلى ساعة واحدة، وقد يكون أكثر طولاً اعتماداً على نوع الفحص وعدد الصور المطلوبة.
• يعتمد توجيه الأطباء لإجراء فحص الرنين المغناطيسي على الاشتباه بتشخيص معين أو لتقييم تطور حالة صحية معينة.
• قد يطلب من المريض أحياناً أن يمتنع عن تناول الطعام لفترة معينة قبل الفحص، خاصة إذا كان يتوجب إستخدام وسائل مساعدة.

أتمنى أن تكون هذه المعلومات إضافة مفيدة! 🌟🏥

في الختام، يمكن القول إن جهاز الرنين المغناطيسي هو تقنية تشخيصية حديثة وقوية تستخدم في مجال الطب للحصول على صور دقيقة ثلاثية الأبعاد لأنسجة وأعضاء الجسم. يعتمد عمله على مبدأ التفاعل بين بروتونات الهيدروجين والمجال المغناطيسي.

يتميز جهاز الرنين المغناطيسي بعدة مزايا، منها عدم استخدام الأشعة الضارة، مما يجعله آمنًا للمرضى. كما يوفر صوراً دقيقة ومفصلة، مما يساعد الأطباء في تشخيص ومتابعة مجموعة متنوعة من الحالات الطبية.

مع ذلك، يجب مراعاة بعض الاعتبارات، مثل ضرورة إزالة الأشياء المعدنية قبل الفحص وتوخي الحذر في حال وجود حالات صحية خاصة يمكن أن تتداخل مع الجهاز.

إجمالاً، يعد جهاز الرنين المغناطيسي تقنية حيوية تسهم بشكل كبير في تحسين مستوى الرعاية الصحية ودقة التشخيص في مجال الطب الحديث.
